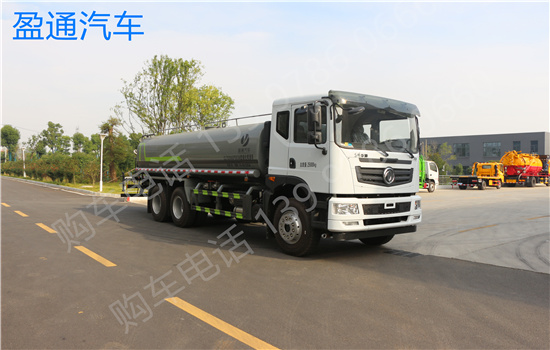

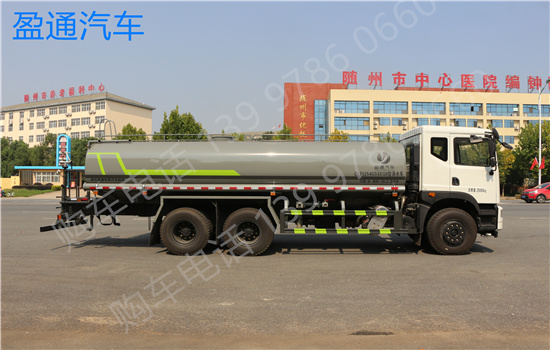

東風噴霧灑水車（19-22噸）
價格：電議萬元(如有需要送貨上門，另加運費)
交貨方式：全國送貨/廠區自提
排放標準：國六瀏覽：次
銷售性質：廠家直銷發布:2014/12/8 15:22:24
地址：湖北省·隨州市·汽車工業園
銷售經理：楊經理
銷售熱線：139 9786 0660
在線咨詢：
灑水車：
★ 灑水車專用功能說明:灑水車又稱：水車、灑水車、噴灑車、水罐車、水槽車、裝水車、運水車、供水車、綠化灑水車、綠 化噴灑車，我公司專業生產2噸，3噸，4噸，5噸，8噸，10噸，12噸，15噸，18噸，20噸，25噸，30噸，40噸等等100多個品種灑水車。
1.灑水車質優價廉，全國聯保，上牌免交購置稅
2.廠家直銷：楊經理熱線：139-9786-0660 現在訂購即可享受出廠優惠價格
3.大量灑水車【水罐，配件】全新現貨供應，產品有5噸，10噸，15噸，20噸等等
4.新款灑水車，最新優惠價，全國區域一個電話送車到家，現車供應！！
廠家直銷，放心購買，面向全國招商，國六車型現車銷售，歡迎致電咨詢。
產品名稱 東風后雙橋噴霧灑水車 外型尺寸 10250x2500x3200 實際容積(立方) 19-22立方 總 質 量 25000 整備質量 10320 額定質量 14485 發動機 康機230玉柴270 排放標準 國六 底盤型號 東風后雙橋 燃油種類 柴油 輪 胎 數 11(包含備胎) 輪胎規格 11.00-20,11.00R20 軸 距 4350+1350 最高車速 89 前 輪 距 1940,1965 后 輪 距 1860/1860 性能簡介 吸程≧7米，灑水寬度≧14-16米，射程≧25-40米，引水時間<5min，流量60m3/h。前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節，360°旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。配備大功率專用灑水泵，泵可自吸自排，安裝過濾網，帶消防接口，可通過消防栓進水，帶自流閥，隨車選裝20米綠化卷盤，可噴灑農藥，罐體金屬漆。罐體有橢圓和方圓罐兩種，可根據用戶的要求定做。此車尾部可選裝噴霧炮，帶獨立發電機組，可遙控操作。
專用配置 ★ 配備全國評比質量第一的（日本技術）大功率專用灑水泵、取力器、球閥、濾網、輸水管道、灑水裝置等部件組成。水泵、取力器、球閥、濾網均為國家標準產品，具有性能優良，工作可靠、效率高、流量大、維修方便等特點。 ★ 罐體為橢圓形或方形，采用武鋼優質碳鋼板制成，罐體倉內1.5米一道隔板，具有防波防蕩作用，還可按用戶要求進行專業的防腐防銹處理，罐體外可用發泡或巖棉加裝保溫層起保溫功能。可選裝藥盤,藥泵、高壓噴藥設備、非車帶泵動力等.、罐內防腐防銹、多方位進出水接頭、氣動閥、警燈等先進設施，以滿足不同用戶需求。
三包服務一年或三萬公里,罐體終身維修
多方位功能展示圖需要更多資料及產品圖片請與公司銷售經理聯系
我們會為您提供最好的服務！楊經理：
銷售熱線：13997860660 座 機：0722-7050075
QQ：292332511 傳 真：0722-3829377
◆..灑水車|裝水19-22噸 售后服務
三包服務一年或三萬公里，罐體終身維修。
◆..灑水車|裝水19-22噸 訂車流程
1、咨詢洽談(電話洽談或來廠考察洽談) 2、簽訂汽車購銷合同(傳真、郵遞或者來廠簽訂)
3、我廠按時按質生產 4、交付驗收
